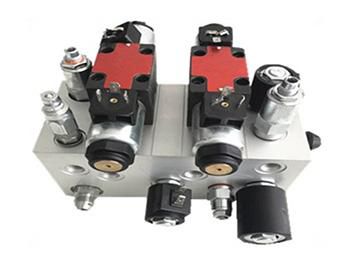

Van điều khiển tỷ lệ thủy lực

Van tỷ lệ sử dụng bù áp thay đổi. Việc lắp đặt các trục và lò xo bù khác nhau vào cùng một van chính giúp đạt được cả bù áp phía trước và phía sau, trong khi van bù phía sau cho phép phân phối lưu lượng theo tỷ lệ.

Do bù áp, dòng chảy của hệ thống độc lập với tải. Cảm biến tải được cung cấp trong mỗi van điều khiển tỷ lệ trong dòng này và thiết kế mô-đun cho phép các cấu trúc sau:

• Mô đun đầu vào tùy chọn với van ưu tiên;
• Mô đun đầu vào tùy chọn phù hợp với máy bơm chuyển vị cố định;
• Mô đun đầu vào tùy chọn phù hợp với máy bơm thay thế biến thiên;
• Van tiết lưu đạn tùy chọn.
• Các phương pháp điều khiển tùy chọn gồm: điện, thủ công và thủy lực.

Lưu lượng tối đa là 100L / phút, áp suất định mức là 31Mpa.

Van điều khiển tỷ lệ điện-thủy lực có thể là 12V hoặc 24V DC, dòng điện tương ứng là 0-1,5A và 0-0,75A.
